علت برق داشتن بدنه چرخ خیاطی

چرا برق گرفتگی چرخ خیاطی اینقدر شایع است؟

کف کارگاه خیاطی می‌ایستید، پای برهنه یا با دمپایی نازک روی سرامیک، دست می‌برید سمت سوزن تا نخ را رد کنید. ناگهان ساعد دستتان می‌لرزد و یک گزگز آزاردهنده تا آرنج بالا می‌آید. این صحنه برای خیاطی که ساعتها پای دستگاه نشسته، نه یک استثنا، که یک کابوس تکراری است. مشکل دقیقاً از جایی شروع میشود که مهندسان چینی یا ژاپنی دستگاه را با استاندارد سه رشته (فاز، نول، ارت) طراحی کرده‌اند، ولی دستگاه به یک پریز دو رشته در یک ساختمان بدون چاه ارت در تهران یا تبریز وصل میشود. سیم سوم در بهترین حالت در هوا معلق است و در بدترین حالت، خود عامل تشدید نشتی.

دردسر فیزیکی ماجرا فقط شوک الکتریکی نیست. خیاط ماهری را سراغ دارم که به دلیل انقباض ناگهانی عضلات دست در حین برق‌گرفتگی، سوزن صنعتی را تا استخوان انگشت فرو برد. این همان نقطه‌ای است که تئوری‌های برق صنعتی با گوشت و خون آدمی گره می‌خورد. پس بحث ما فراتر از یک بوق زدن فازمتر روی بدنه است؛ بحث حفظ تمرکز و امنیت فیزیکی در حین تولید است.

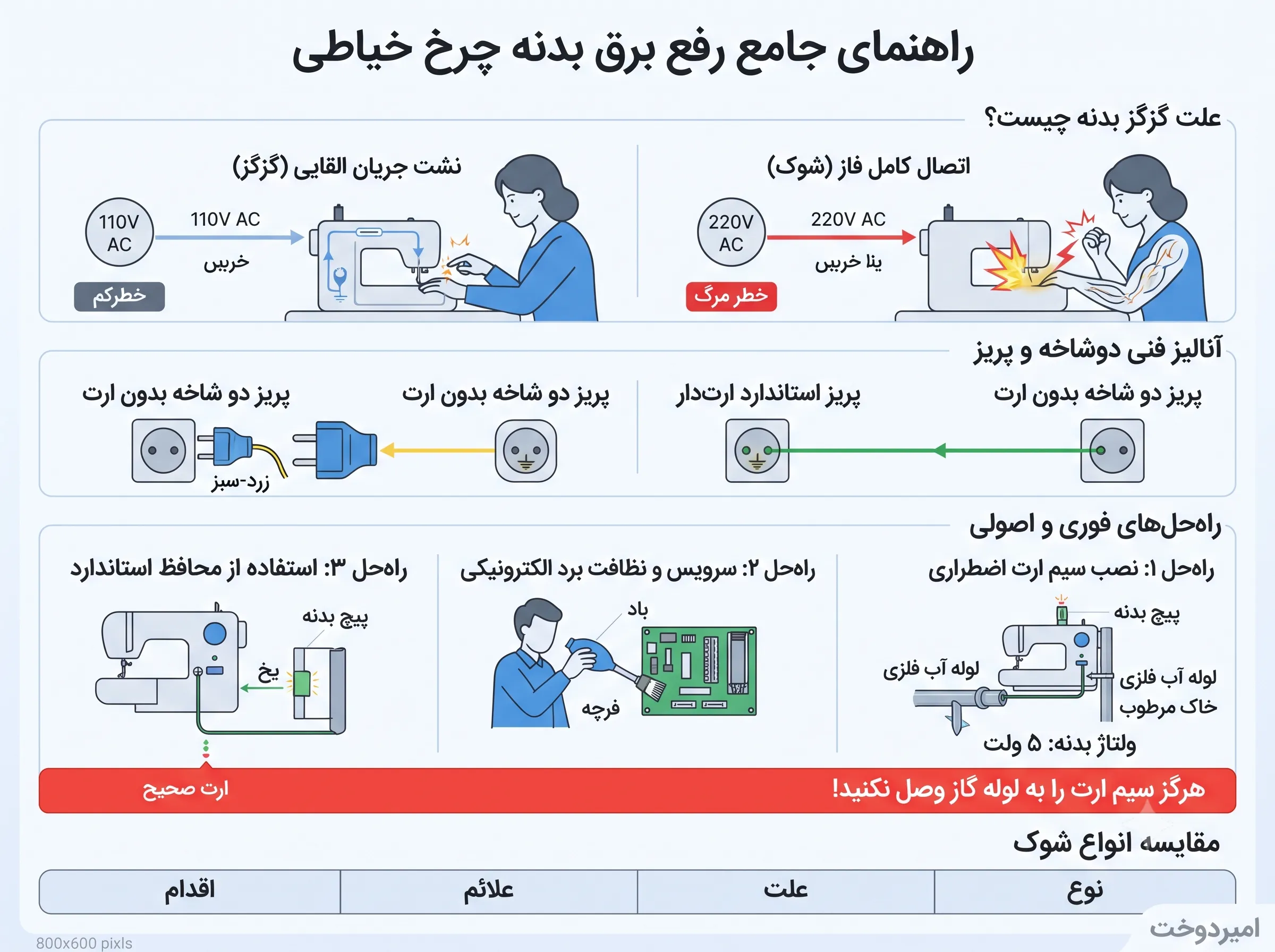

تفاوت مرگبار نشتی جریان با اتصال فاز که جانتان به آن بسته است

باور غلط رایج بین برخی تعمیرکاران سنتی این است که اگر برق داشت، سیمکشی داخلی سوخته. این تشخیص ساده‌انگارانه باعث شده هزاران برد الکترونیکی سالم، تعویض شوند بی‌آنکه مشکل حل شود. باید بین دو پدیده کاملاً متفاوت تمایز قائل شوید:

• اتصال کامل فاز به بدنه: عایق سیم فاز داخل موتور یا کابل ورودی ذوب شده و سیم مسی لخت به شاسی فلزی چسبیده. در این حالت لمس بدنه معادل لمس مستقیم سیم فاز ۲۲۰ ولت است. دست قفل میشود، ماهیچه منقبض میگردد و توان رها کردن را از دست میدهید. این وضعیت حکم اعدام دارد و محافظ جان (RCD) اگر موجود باشد، باید در کسری از ثانیه قطع کند.
• نشت جریان خازنی یا القایی: در موتورهای سروو و دینام‌های مگنتی جدید، به دلیل وجود خازنهای فیلتر نویز روی برد یا کوپلاژ القایی سیمپیچ، یک ولتاژ ضعیف (گاه تا ۱۱۰ ولت AC اما با جریان بسیار پایین در حد میلی‌آمپر) روی بدنه القا میشود. این حالت صرفاً گزگز دارد و دردناک نیست ولی اعصاب را خرد میکند. اگر ارت داشته باشید، این جریان تخلیه میشود و بدنه صفر میگردد.

آنالیز فنی دهانه ورودی برق: چرا سیم سوم در پریزتان گم شده است؟

اگر چرخ خیاطی را از پشت نگاه کنید، کابل خروجی از جعبه کنترل یا موتور مستقیم را می‌بینید. رنگ بندی استاندارد جهانی میگوید: قهوه‌ای (فاز)، آبی (نول)، زرد-سبز (ارت). حالا دوشاخه دستگاه را نگاه کنید. اگر مدل چینی اقتصادی باشد، دوشاخه سه شاخه تخت چینی است. کاربر ایرانی با زور آن را به پریز دو شاخ گرد ایرانی فرو میکند یا از یک مبدل نامرغوب استفاده مینماید. در این لحظه، شاخه ارت یا خم شده یا به پلاستیک مبدل تکیه داده است. جریان نشتی که باید از سیم زرد-سبز به میله ارت ساختمان برود، حالا روی شاسی فلزی کله‌گی دستگاه ول میچرخد تا دست شما را پیدا کند. این خطای نصب، منشاء ۷۰ درصد شکایات برق‌گرفتگی در پشتیبانی فنی امیردوخت است.

سیم کشی ساختمان‌های قدیمی؛ میراث شوم دو سیمه

در بسیاری از خانه‌های بافت قدیم، انشعاب برق از کنتور تا پریزها با دو رشته سیم ۱.۵ اجرا شده. حالا هرچقدر هم چرخ را با کابل ارت‌دار بخرید، وقتی در پریز خبری از سیم سوم نیست، عملاً یک آنتن برای دریافت نویز دارید. یک خطای رایج که به شدت باید از آن پرهیز کرد: اتصال سیم ارت بدنه چرخ به سیم نول در پریز (اصطلاحاً نول کردن ارت). این کار شاید ولتاژ بدنه را موقتاً صفر کند ولی اگر فاز و نول در مسیر کابل کشی جابجا شده باشد یا نول قطع شود، کل بدنه دستگاه با ولتاژ کامل ۲۲۰ ولت برق‌دار خواهد شد. نول کردن ارت، یک بمب ساعتی است. به هیچ وجه انجام نشود.

عیب یابی گام به گام با فازمتر و مولتی متر

دستکش ایمنی دست کنید. چرخ را روشن کنید. فازمتر معمولی را روی پیچهای شاسی بگذارید. اگر لامپ فازمتر کامل و پرنور روشن شد، فاز مستقیم روی بدنه است (اتصال کوتاه داخلی). اگر لامپ فازمتر نیم‌سوز و کم‌نور روشن شد یا چشمک زد، نشت جریان دارید. حالا تست تخصصی: مولتی متر را روی رنج ولتاژ AC بگذارید. یک پراپ را به بدنه چرخ و دیگری را به یک لوله آب فلزی (نه گاز! لوله شوفاژ یا آب که به زمین دفن شده) بزنید. عددی که می‌بینید ولتاژ نشتی واقعی است. اگر بالای ۵۰ ولت است، کاملاً آزاردهنده خواهد بود و باید فوراً رفع شود.

چرا چرخ‌های کامپیوتری و سروو بیشتر از دینام‌های کلاج قدیمی شوک میدهند؟

چرخ‌های صنعتی قدیمی با کلاچ دیسکی و موتور ۲۵۰ وات، ساختاری ساده با سیمپیچی مسی و عایق کاغذی داشتند. عایق کاغذی اگر خشک میماند، نشتی بسیار پایینی داشت. اما چرخ‌های کامپیوتری امروزی (جک، تیپیکال، سان استار و برادر) از موتورهای سروو با درایو فرکانس متغیر استفاده میکنند. روی برد این موتورها، فیلترهای EMI برای جلوگیری از پخش نویز الکترومغناطیسی تعبیه شده. این فیلترها شامل خازنهای سرامیکی متصل بین فاز و شاسی هستند. کار این خازنها دقیقاً تخلیه نویز به زمین است. اما وقتی زمین وجود نداشته باشد، این خازنها تبدیل به یک تقسیم کننده ولتاژ میشوند و نصف ولتاژ خط (حدود ۱۱۰ ولت) را روی شاسی قرار میدهند. جریانش کم است ولی ولتاژش قابل لمس. این یعنی تکنولوژی بالاتر در نبود زیرساخت برق مناسب، به ضرر کاربر تمام شده است.

نصب سیم ارت اضطراری؛ یک راه‌حل موقتی اما نجات‌بخش

اگر در کارگاهی کار میکنید که مالک ساختمان اجازه تخریب برای اجرای چاه ارت را نمیدهد، چاره کار چیست؟ یک سیم تک رشته ۱.۵ میلی‌متری بردارید. یک سر آن را زیر یکی از پیچهای شاسی اصلی کله‌گی که رنگ بدنه کاملاً تمیز و فلز آن لخت شده، محکم ببندید. سر دیگر سیم را به یک میخ فولادی ۲۰ سانتی متصل کنید و این میخ را در خاک باغچه کنار کارگاه یا یک گلدان بزرگ که همیشه مرطوب است فرو کنید. راه حل بهتر: اتصال به لوله فلزی آب ورودی ساختمان (قبل از کنتور و قبل از هر گونه اتصال پلاستیکی). این کار ولتاژ بدنه را فوراً به زیر ۵ ولت میرساند و شر گزگز را کم میکند. هرگز این سیم را به لوله گاز نبندید. جرقه لحظه اتصال میتواند فاجعه بیافریند.

نقش نوسانات برق شهری در تشدید شوک الکتریکی بدنه

پدیده‌ای که شبها تشدید میشود: ولتاژ شبکه شهری در ساعات خلوت تا ۲۴۵ ولت هم بالا میرود. در این ساعات، جریان نشتی خازنهای فیلتر نیز به نسبت افزایش یافته و گزگز بدنه بیشتر حس میشود. اگر در کنار این، از محافظ برق یخچالی با وریستور معیوب استفاده کنید که خودش نشتی دارد، عملاً مشکل را دوچندان کرده‌اید. یک محافظ خوب باید دارای فیلتر نویز داخلی با ارت واقعی باشد. محافظهای سه پین ارت‌دار که چراغ ارت صحیح ندارند، صرفاً یک تقسیم‌کننده پلاستیکی هستند و هیچ کمکی به ایمنی شما نمیکنند.

رطوبت، دشمن نامرئی عایق‌های داخلی چرخ خیاطی

کارگاه‌های زیرزمینی را در نظر بگیرید. دیوار نم داده، کف سرامیک سرد است و چرخ خیاطی روی یک میز چوبی قرار دارد. گرد پارچه در هوا پخش است. این گرد مخلوط با رطوبت، مانند یک خمیر نیمه‌رسانا روی برد اصلی و ترمینالهای موتور مینشیند. این لایه نازک، مسیر مناسبی برای نشت جریان از نقاط پرپتانسیل به شاسی ایجاد میکند. به تجربه دیده شده که با یک تمیزکاری اصولی با اسپری پاک کننده کنتاکت (نه WD40 روغنی) و دمیدن هوای خشک، ولتاژ بدنه از ۱۰۰ ولت به ۲۰ ولت کاهش یافته. گرد و رطوبت را شوخی نگیرید؛ آنها قاتلان خاموش بردهای الکترونیکی هستند.

پوسیدگی کابل ورودی در ناحیه خم شدن پشت چرخ

نقطه بحرانی: جایی که کابل برق از زیر میز خارج میشود و به پریز میرود. خیاطها عادت دارند چرخ را جابجا کنند و کابل زیر پایه لولایی میز له میشود. عایق بیرونی پوسیده میشود، سیم فاز لخت میشود و به پایه فلزی میز میچسبد. اگر میز شما رنگ شده باشد، ممکن است شوک حس نکنید، ولی کافیست دستتان به پیچ رنگ‌نشده زیر میز بخورد. تست ساده: چرخ را روشن کنید، میز را با فازمتر چک کنید. اگر میز برق داشت، کابل له شده را فوراً تعویض کنید و از بست کمربندی برای ثابت نگه داشتن کابل دور از پایه استفاده نمایید.

وقتی پدال پا هم برق دارد: تحلیل نشت از مدار فرمان

در دینام‌های مگنتی، سیم فرمان پدال با ولتاژ ۵ یا ۱۲ ولت DC کار میکند. اما اگر مسیر این سیم از کنار سیم فاز موتور عبور کند، القای متقابل رخ میدهد. اگر پای شما عرق کرده باشد و کف پدال فلزی باشد، گزگز خفیفی حس میکنید. راه حل: سیم فرمان پدال را از سیم قدرت جدا عبور دهید و یک واشر پلاستیکی زیر پدال فلزی نصب کنید تا عایق بندی کامل شود.

بررسی تخصصی سلامت برد درایو سروو با تست دیود

برای آن دسته از تعمیرکاران که مولتی متر در دست میگیرند: یکسوساز ورودی برد را چک کنید. اگر یکی از دیودهای پل دیود نشت داشته باشد، نیم‌موج AC روی شاسی منفی DC سوار میشود. در این حالت، ولتاژ بدنه ترکیبی از AC و DC خواهد بود که بسیار خطرناک است. تست: مولتی متر را روی رنج دیود بگذارید. بین پایه ارت ورودی و شاسی منفی خازن اصلی، نباید اتصال دائم یا نشت بالا ببینید. اگر عددی غیر از بی‌نهایت دیدید، پل دیود یا ماسفتهای IGBT مشکل دارند و باید تعویض شوند.

چک‌لیست اجرایی برای خاموش کردن دائمی برق بدنه

وقت حرف زدن تمام است. این ۵ مرحله را همین الان اجرا کنید تا فردا بدون لرزش دست بدوزید:

1. تست واقعیت: با یک لوله آب فلزی، ولتاژ بدنه را اندازه بگیرید. اگر زیر ۱۰ ولت بود، مشکل از الکتریسیته ساکن محیط یا کفش شماست. بالای ۵۰ ولت بود، ادامه دهید.
2. ارت اضطراری: یک سیم ۱.۵ را از پیچ شاسی کله‌گی به یک میخ در خاک مرطوب یا لوله آب فلزی متصل کنید. فوراً ولتاژ را چک کنید. باید افت شدید کند.
3. نظافت برد: دوشاخه را بکشید. کاور جعبه کنترل را باز کنید. با یک قلمموی نرم و باد فشرده (سشوار روی باد سرد) تمام گرد و غبار روی برد را پاکسازی کنید. به خازنهای آبی رنگ دقت کنید. اگر باد کرده بودند، باید تعویض شوند.
4. بازرسی کابل: کابل رابط سه شاخه را از دوشاخه تا ورودی جعبه کنترل با دست لمس کنید. هر جای آن گرمتر از بقیه بود یا احساس نرمی له‌شدگی داشت، کابل را عوض کنید.
5. محافظ استاندارد: یک محافظ برق مجهز به فیوز تاخیری و سیم ارت واقعی تهیه کنید. مطمئن شوید LED نشانگر اتصال به زمین روی آن روشن میشود (اگر پریزتان ارت ندارد، چراغش خاموش میماند و همان ارت اضطراری مرحله ۲ جوابگوست).

سوالات متداول پیش از اقدام به تعمیر

۱.آیا میشود سیم ارت چرخ را به لوله شوفاژ بست؟

بله، لوله شوفاژ فلزی که به رایزرهای اصلی ساختمان متصل است معمولاً اتصال زمین نسبتاً مناسبی دارد. اما پیش از بستن، حتماً رنگ لوله را بتراشید تا فلز لخت نمایان شود. در ساختمانهایی که از لوله‌های پنج لایه (سفید پلاستیکی) استفاده کرده‌اند، این روش بی‌اثر است.

۲.اگر چرخ خیاطی را با کفش پلاستیکی کار کنم، دیگر شوک نمیگیرم؟

شوک نمیگیرید چون بدن شما از زمین ایزوله میشود. اما این یک راه‌حل ایمنی نیست. ولتاژ همچنان روی بدنه وجود دارد. کافیست دستتان هم‌زمان به بدنه چرخ و یک شیء فلزی دیگر (مثل قیچی روی میز) بخورد تا جریان از میان قلب شما عبور کند. کفش پلاستیکی فقط شوک را پنهان میکند، خطر را نه.

۳.هزینه سیم کشی ارت کل ساختمان چقدر است و ارزشش را دارد؟

برای یک واحد ۶۰ متری، اجرای چاه ارت (میله مسی در خاک) و سیم‌کشی مجدد پریزها بین ۵ تا ۸ میلیون تومان هزینه دارد. اگر با چرخ صنعتی ارت سابقه امرار معاش میکنید، این هزینه در برابر سوختن یک برد سروو ۱۵ میلیونی یا آسیب جانی، کاملاً منطقی است.

۴.چراغ فازمتر روی بدنه چرخ روشن میشود ولی برق ندارد! چرا؟

فازمترهای گازی قدیمی با ولتاژ القایی بالای ۶۰ ولت هم روشن میشوند. روشن شدن نیم‌سوز یعنی نشت بالاست ولی جریانش برای کشتن کافی نیست. برای اطمینان، حتماً از مولتی متر دیجیتال استفاده کنید و جریان (آمپر) را نیز اندازه بگیرید.

۵.محافظ برق کامپیوتر برای چرخ خیاطی مناسب است؟

محافظهای مخصوص کامپیوتر معمولاً تحمل جریان هجومی موتورهای سروو را ندارند و ممکن است در لحظه استارت، قطع کنند. از محافظ یخچال یا کولر با آمپر بالاتر (۱۰ آمپر به بالا) استفاده کنید که تاخیر در قطع دارد.

۶.موتور دینام مگنتی را باز کردم، بوی سوختگی میدهد اما کار میکند. ربطی به برق بدنه دارد؟

بله. بوی سوختگی یعنی لاک عایق سیمپیچ در حال ذوب شدن است. این دقیقاً یعنی عایق بندی داخلی ضعیف شده و به زودی سیم لخت به هسته فلزی موتور میچسبد. استفاده نکنید تا موتور سیم‌پیچی مجدد یا تعویض شود.

۷.آیا تعویض دوشاخه با نمونه ارت‌دار مشکل را حل میکند؟

فقط در صورتی مشکل حل میشود که پریز شما واقعاً سیم ارت داشته باشد و به چاه متصل باشد. صرفاً عوض کردن دوشاخه بدون اتصال سیم سوم، مثل بستن کمربند ایمنی تقلبی است.
